Entwässerungsebenen
Die Unterscheidung zwischen Abläufen mit 1 oder 2 Entwässerungsebenen erfolgt insbesondere bei der Balkonentwässerung für die unterschiedlichen Balkonaufbauten.
Nicht zu verwechseln mit Zweiteiligkeit.
1 Entwässerungsebene
Bei der Entwässerung in e i n e r Entwässerungsebene wird das Regenwasser ausschliesslich von e i n e r Ebene abgeführt, z.B. über den Fliesen- oder Plattenbelag, der im Mörtelbett auf einer Abdichtungsbahn verlegt ist. Eine Balkonentwässerung in e i n e r Ebene erfolgt auch bei Balkonplatten aus Betonfertigteilen aus wasserundurchlässigem Beton, die in der Regel keinen weiteren Aufbau wie z.B. Fliesen im Mörtelbett erhalten. Die Entwässerung kann bei Plattenbelag auf Stützlagern auch ausschliesslich in e i n e r Ebene unterhalb der Platten erfolgen, wenn die Plattenabstände eine ausreichende Abführung des Regenwassers über die Fugen sicherstellen.
2 Entwässerungsebenen

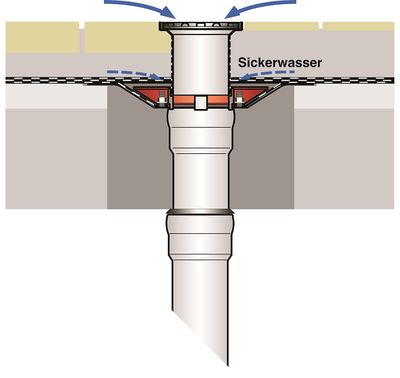

Eine Entwässerung in z w e i Ebenen - einer oberen und einer unteren Entwässerungsebene - erfolgt z.B. bei Balkonen mit Plattenbelag im Verlegebett aus Kies, Splitt u.a. oder auf Stützlagern. Das durch planmäßig nicht geschlossene Fugen bei Plattenverlegung auf die Abdichtungsbahn gelangende Regenwasser wird in der unteren Entwässerungsebene bei LORO-Balkonentwässerungen je nach Ablauftyp über Entwässerungsringe oder Siebrohre in den Ablauf abgeführt. Um deren Funktion zu sichern, ist das Verlegebett im Bereich des Ablaufs aus grobkörnigem Kies auszuführen.
Normen
Zwei Entwässerungsebenen
- DIN 18531-1 6.6 Bei genutzten Dächern, wie Balkonen, müssen sowohl die Belagsoberfläche als auch die Abdichtungsschicht entwässert werden.
- Flachdachrichtlinie 2.5 (8) Abläufe für Belagsoberflächen, die auch die Abdichtung durchdringen, müssen sowohl die Nutzfläche als auch die Abdichtungsebene entwässern.
LORO bietet spezielle Siebeinheiten für Abläufe, die 2 Entwässerungsebenen ermöglichen.
